【JTG 3410-2025新规范】沥青三大指标试验
三大指标
在道路工程领域，沥青性能直接决定了路面的服役寿命与行车安全系数。然而，沥青材料天然存在“温度敏感性”矛盾：低温环境下，沥青若偏硬易脆裂，会引发路面龟裂、断板等病害；高温环境下，沥青若偏软易流变，将导致车辙、拥包、推移等结构性破坏。
如何精准把控沥青“刚柔并济”的性能平衡点？这不仅是道路材料领域的核心技术难题，更是关乎全生命周期成本与公众出行安全的民生问题。答案，藏在实验室的精密检测数据中——针入度仪、延度仪、软化点仪，这三台设备看似普通，却是破解沥青性能密码的“黄金组合”：针入度量化沥青的硬度与抗变形能力，延度衡量沥青的低温延展性与抗裂性能，软化点界定沥青的高温稳定性阈值。通过三大指标的协同检测，我们可以从根源上筛选出适配不同气候、荷载条件的沥青材料，为道路工程筑牢质量根基。
本章的3种试验设备：沥青针入度仪，延度仪和软化点仪主要用于完成新规范中以下两部分的试验：
-T0604沥青针入度试验
-T0605沥青延度试验
-T0606沥青软化点试验
-T0662沥青弹性恢复试验
-T0640沥青黏聚性试验（测力延度仪法）
沥青针入度

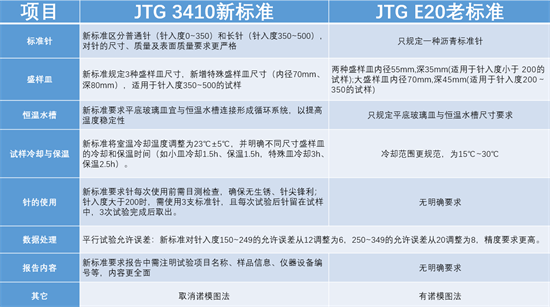

标准区别简介
适用范围
JTG 3410新标准：将“液体石油沥青蒸馏残留物”改为“稀释沥青残留物”，适用范围更明确。
JTG E20老标准：适用于道路石油沥青、聚合物改性沥青、液体石油沥青蒸馏残留物或乳化沥青蒸发后残留物。
上海昌吉生产：
沥青针入度产品简介
沥青软化点

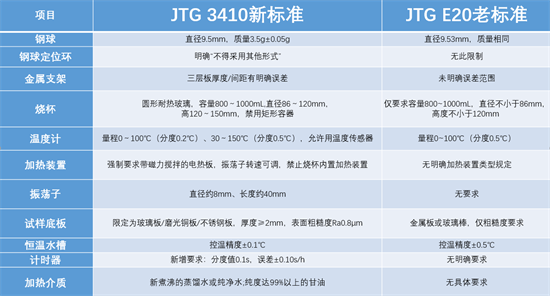

标准区别简介
测量范围
JTG 3410新标准：28～150℃
GB/T 4507-2014：30～157℃
试验步骤差异
新标准：所有温度下均需与沥青同温预热（老标准仅＞120℃时预热至80~100℃）。
：
新标准：室温需≤预估软化点-10℃，否则需在低于软化点10℃环境冷却30min（老标准无此限制）。
水浴（≤80℃）：3min后稳定在5℃/min±0.5℃/min（老标准核心一致，但新增“每分钟测记温度”）。
甘油浴（＞80℃）：前6min升温至60±1℃，之后稳定在5℃/min±0.5℃/min（老标准无分段要求）。
*水浴结果＞80℃时，需改用甘油浴重测；
*甘油浴结果＜84℃时，需用水浴验证（老标准无此交叉验证要求）。
数据处理与误差 ：
结果精度：均精确至0.5℃（老标准甘油浴为1℃）。
允许误差：
软化点＜80℃：重复性±1℃，再现性±4℃；
软化点≥80℃：重复性±2℃，再现性±8℃（老标准未明确区分）。
上海昌吉生产：
沥青软化点产品简介
沥青延度

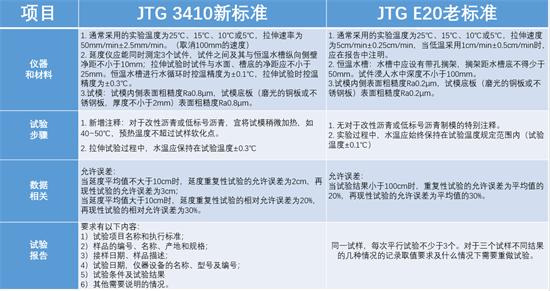

标准区别简介
JTG 3410新标准：将“液体石油沥青蒸馏残留物”改为“稀释沥青残留物”，适用范围更明确。
JTG E20老标准：适用于测定道路石油沥青、聚合物改性沥青、液体石油沥青蒸馏残留物或乳化沥青蒸发后残留物等材料的延度。
上海昌吉生产：
沥青延度仪产品简介
