【JTG 3410-2025新规范】T0719沥青混合料车辙试验：验证高温抗车辙性能

JTG E20-2011 T0719-2011：
- 标准试件尺寸为长300mm×宽300mm×厚50~100mm，现场切割板块试件尺寸根据现场面层实际情况确定。
- 一组试件数量为3个。

JTG 3410-2025 T0719-2025：
- 标准试件尺寸调整为长300mm×宽300mm×厚50~150mm；现场切割板块试件尺寸为宽150mm×长300mm×厚40~150mm，厚度范围更灵活。
- 试件数量：一组不少于3个；若预测动稳定度≥6000次/mm，一组宜不少于5个，针对高稳定性混合料提出更高要求。

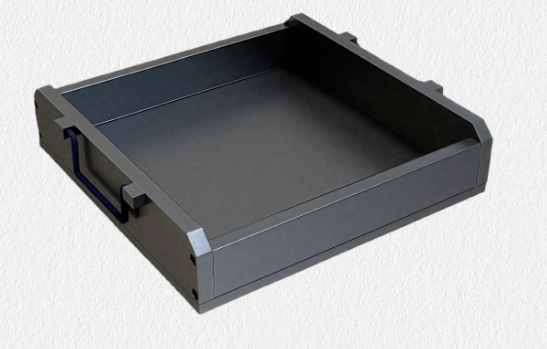

- 新增试件成型与处理细节：可采用沥青混合料试件成型机（轮碾法）成型多种尺寸试件；试件表面需平整，最大间隙不超过规定限值，若不平或高度不够，应调整垫高并用石膏等固定；且试模规定具体尺寸，统一安装尺寸要求

JTG E20-2011 T0719-2011：
- 对车辙试验机的要求主要为加载轮接地压强0.7MPa±0.05MPa，行走速率42次/min±1次/min。

-  常规试验温度为60℃±1℃。
- 未明确设备的数据采集与处理等细节要求。
JTG 3410-2025 T0719-2025：

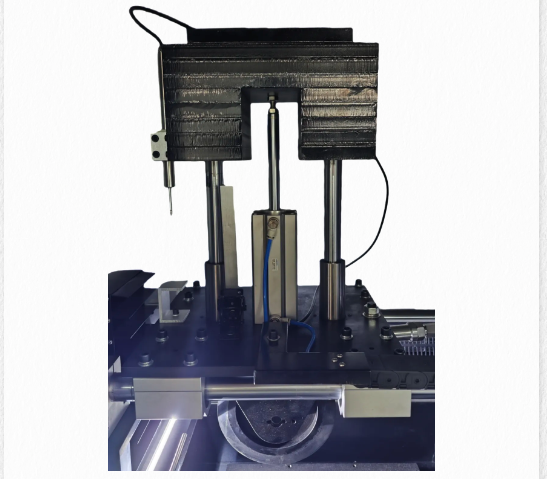

- 车辙试验机加载机构明确由配重、传力杆、升降导入机构等组成，标准载荷需达到780N±20N（对应接地压强0.7MPa）。
- 新增控温功能要求：设备需升温至试验所需温度（标准车辙试验温度为60℃），对于稀释沥青混合料试件，试验温度可为40℃±0.5℃并保持恒温，恒温室温度控制精度为试验温度±1℃。

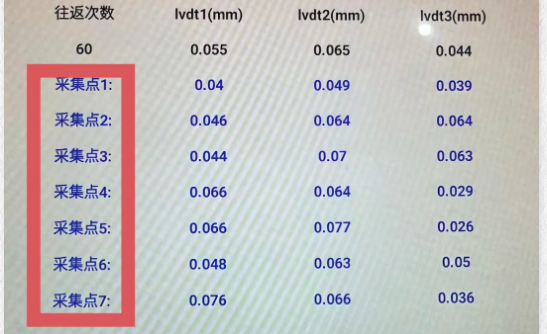

- 强化数据采集与处理能力：要求自动连续采集车辙变形量和温度，记录变形量-加载次数曲线和温度-加载次数曲线；按规程要求采用7个位置的变形量取算术平均值作为一次往返的变形量。
- 新增数据报告输出要求，建议新设备应标配打印机，测试结果可实时打印；支持数据导出至U盘，部分设备需支持远程控制仪器及实时数据上传。

JTG E20-2011 T0719-2011：
- 动稳定度计算以变形量进入线性阶段后的数据为准，未明确具体的取值区间。
- 结果评定主要以动稳定度是否符合规范要求作为判定依据。
JTG 3410-2025 T0719-2025：
- 对数据处理的细节要求更明确，规定采用7个位置的变形量取算术平均值作为一次往返的变形量，提高了数据的准确性。
- 新增对试验结果的精度控制要求，进一步规范了结果评定的标准，确保试验数据的可比性和可靠性。

JTG 3410-2025 T0719

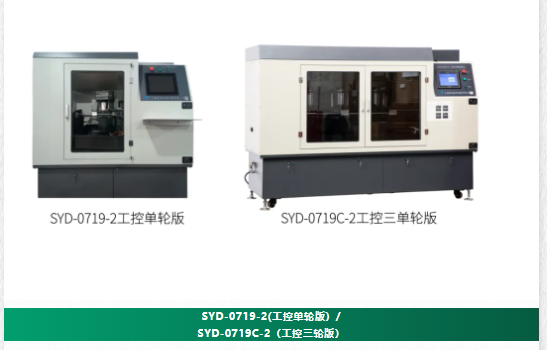

沥青混合料车辙试验仪介绍

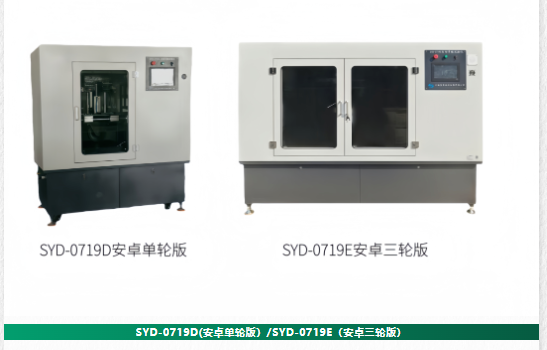

1.单轮结构（D型）或三轮独立（E型）工作模式；具有自动检测技术，能够在轮压为(0.7±0.03)MPa，总载荷780N±20N下进行车辙试验。

2.碾轮的橡胶硬度满足规范要求的 80IRHD±5IRHD（23℃时），保障数据的稳定性。

3.器配套LDVT传感器，采用七点检测模式；检测精度高、速度快，测试结果准确 可靠。

4.试验过程中能自动连续采集车辙变形量和温度，并记录车辙变形量-加载次数曲线、温度-加载次数曲线，准确提供试验数据。

5.配10.1英寸安卓智能屏，分辨率更高；采用品牌PLC处理器为控制核心，有效避免硬件故障；能存储数据4GB，理论存储试验2万以上。

6.安卓系统，可选配手机 APP 功能，实现人机交互体验；配以无线网络，便于系统升级、远程控制、实现数据实时上传。

7.试验室采用外循环加热、顶部风机及散热孔空气交流工作方式，确保试验场温度均匀、稳定。

8.仪器标配打印机，测试结果可自动打印。采用气缸提升和下降碾压轮，省去传统摇把操作方式，提升试验效率。
