【JTG 3410-2025新规范】沥青混合料试件成型系列——上海昌吉仪器
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中的沥青混合料试件成型，是指根据试验目的与要求，通过特定的设备和工艺，将沥青、矿料等原材料制成符合标准尺寸和密度要求的试件，为后续的性能测试（如马歇尔稳定度、车辙、低温弯曲等）提供基础试样。
众所周知所有沥青混合料的性能测试（如强度、稳定性、抗裂性、抗滑性等）都需要基于标准化的试件进行，成型过程的规范性直接决定了试验结果的准确性与可比性，是保障试验数据科学有效的前提。通过不同的成型方法，可精准模拟现场施工中压路机的压实效果（如静压、振动、揉搓等），使室内试验结果最大程度贴合实际路面的服役状态，为工程设计与质量管控提供可靠依据。在配合比设计阶段，通过成型不同配比的试件并进行性能测试，可筛选出力学性能、耐久性、经济性最优的混合料配方，确保路面结构满足设计使用年限要求。对于新型路面材料、长寿命路面技术等研究项目，试件成型技术可精准控制试验变量，为分析混合料的长期性能衰减规律、优化材料组成与结构提供关键技术手段。
本文内容相当于JTG 3410-2025新试验规程第19章内容。还包括试件成型后的切割和取芯等辅助工具。沥青混合料试件成型标准中明确了4种主流成型方法：击实法（马歇尔/大马歇尔）、轮碾法、旋转压实法、静压法，每种方法对应不同的试验需求与场景。

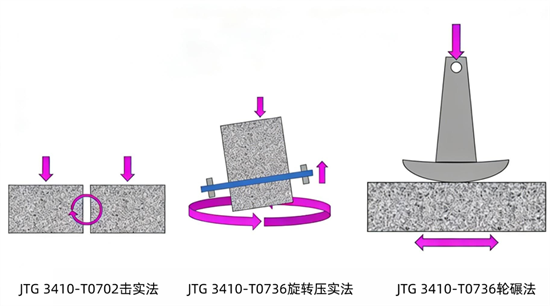

沥青混合料试件成型原理图
击实法（马歇尔/大马歇尔）
适用场景：常规沥青混合料配合比设计、质量抽检
核心优势：设备普及、操作简便，数据稳定，是工程中应用最广泛的成型方法
产品型号名称：
SYD-0702 （标准）马歇尔击实仪
SYD-0702A（大型）马歇尔击实仪
产品特点：分体控制，自动计数0-999次，可制作101.6mm与152.4mm试件

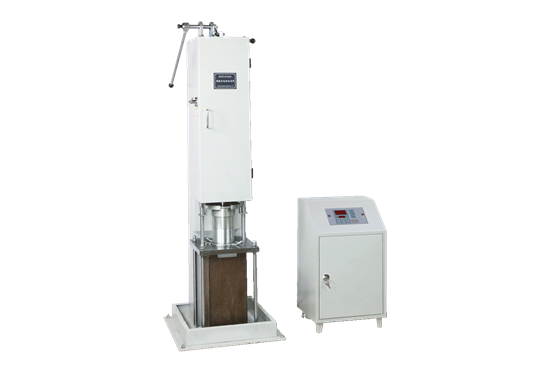

SYD-0702
马歇尔电动击实仪（标准型）

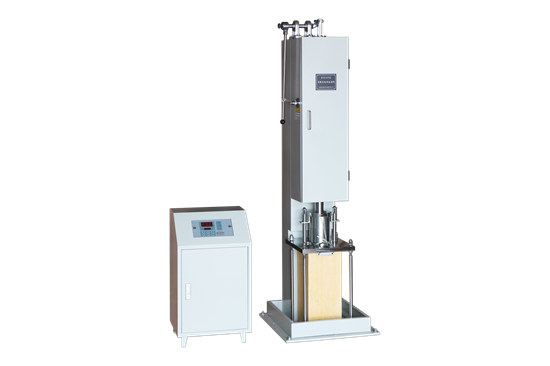

SYD-0702A
马歇尔电动击实仪（大型）
试件图片：
试件尺寸：
Φ101.6mm×63.5mm，Φ152.4mm×95.3mm
适用试验：
T0709马歇尔稳定度试验；T0716劈裂试验
成型方式：
落锤击实成型
轮碾法
适用场景：车辙试验、四点疲劳、磨光性能等大型试件制备
核心优势：模拟车辆轮胎反复碾压过程，可制备大尺寸试件，精准反映路面长期服役后的性能变化
产品型号名称：

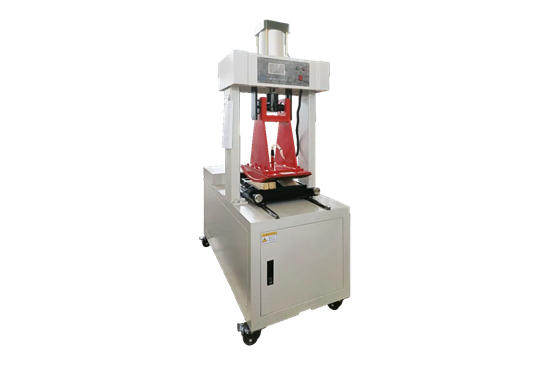

SYD-0703A沥青混合料成型机(轮碾法)
产品特点：液晶触摸屏控制，智能控温，气动加载，压力可调，加载压力稳定
SYD-0703A
沥青混合料成型机（轮碾法）

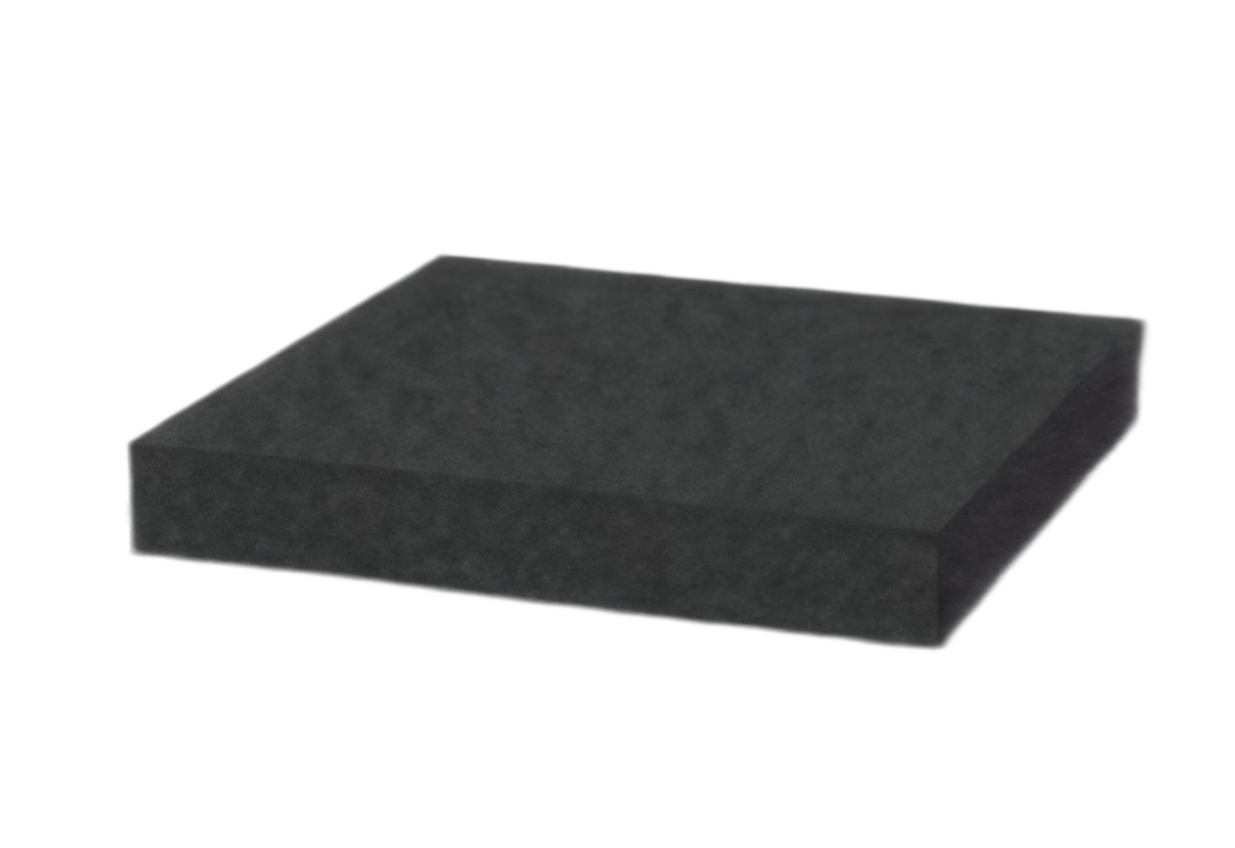

试件图片：
试件尺寸：
300mm×300mm×厚（50~150）mm，
300mm×长400mm×厚75mm
适用试验：
T0719车辙试验；T0715弯曲试验；T0739疲劳试验(四点弯曲法)；T0760磨光性能测试
成型方式：
气缸轮碾摆动成型
旋转压实法
适用场景：高性能沥青混合料、Superpave体系配合比设计
核心优势：通过旋转+压实的复合作用，模拟现场压路机的揉搓压实效果，尤其适用于粗集料含量高的骨架密实型混合料，是国际主流的先进成型方法。
重点说明：新规程中增加了5.2条要求，对于试件形状调整的要求。该要求来源于欧盟标准EN 12697-31的第7.2.3条的要求。
经市场调研，基于市面所售旋转压实仪的功能，以及实际的应用情况来看：几乎所有的操作都是按照第3种方法“钻芯或切割”来完成的。
对于方法1，将旋转角调整为0°继续压实的方式。实际上仅有完全满足法国标准要求的原LCPC（现Nextroad）设计旋转压实仪具有此功能。考虑到该产品价格过于昂贵，无法普及。规范将操作放宽至直接调整为0°后继续压实。但是，普通的旋转压实仪在改变角度后需要使用内部角标定仪进行标定，这导致这种操作方式实际上是不可行。上海昌吉新一代SYD-XY150-2旋转压实仪具备调整为0°后继续压实的功能，完全满足规范中性能试验要求。
对于方法2，使用压力机进行静压后再脱模的方式，实际上是没有应用案例的。
产品型号名称：

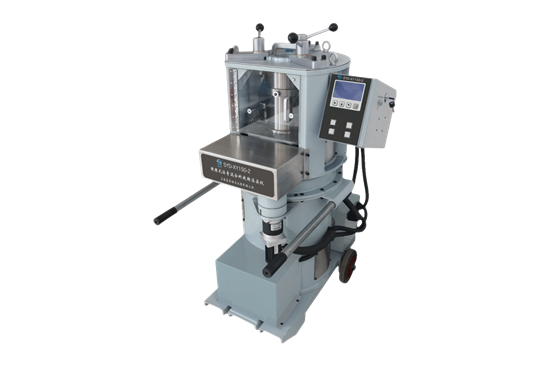

SYD-XY150-2
便携式沥青混合料旋转压实仪
产品特点：液晶屏控制；实时显示压力、次数、高度；带脱模一体；带0度压实脱模；伺服电机结构
SYD-XY150-2
便携式沥青混合料旋转压实仪
试件图片：
试件尺寸：
Φ150mm×厚（40~175）mm；
Φ100mm×厚（40~175）mm
适用试验：
JTG 3410中圆柱体沥青混合料疲劳及性能相关试验
成型方式：
旋转揉搓试件成型的方式，密实度高，密度分布均匀

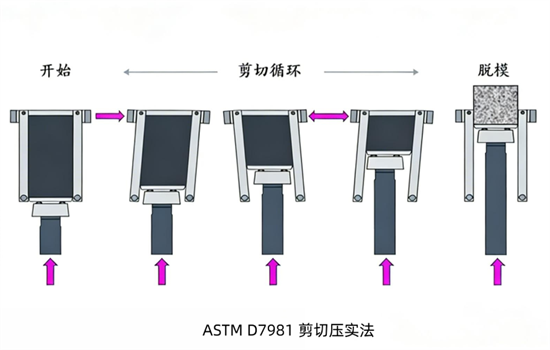

剪切压实法
剪切压实仪是欧美开发的一种类似于旋转压实仪的成型工具，区别在于其成型的试件是一个很厚的棱柱体，其试件尺寸可以达到450mm×150mm×厚180mm，其内部空隙率的分布也类似于旋转压实成型的试件。其中心区域的密度分布非常均匀，这种特性非常有利于一次性获取一组密度分布均匀的试件。这种成型方法目前已经成为美国ASTM标准的正式试验方法，编号D7981。
产品型号名称：

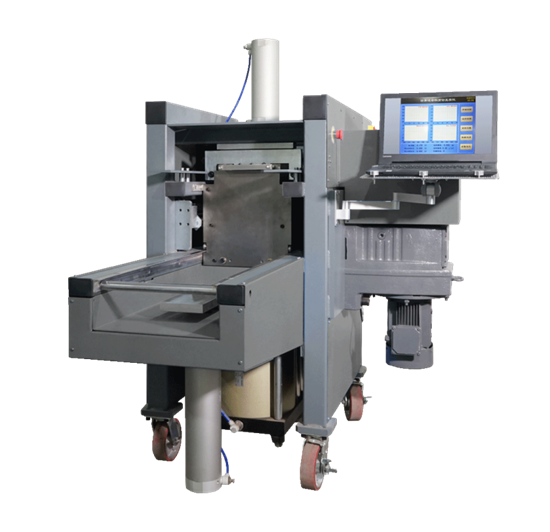

SYD-7981沥青混合料剪切压实仪
产品特点：外接电脑控制，实时显示剪切力、压实力、试件高度并显示压实曲线，多用途即可获得JTG 3410中的试件
SYD-7981
沥青混合料剪切压实仪

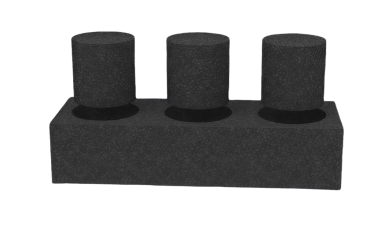

试件图片：
试件尺寸：
450mm×150mm×厚（120~180）mm
适用试验：
T0738动态模量试验；T0739四点小梁弯曲疲劳试验等
沥青混合料试件加工设备推荐
通过各类成型工艺制备的沥青混合料试件，多数情况下无法直接用于力学性能试验，需经过切割、钻芯、磨光等工序，进一步加工为形状规则、表面光滑平整的标准试样。为此，实验室需配备相应的试件加工工具，主要包括：
试件切割机
产品特点：液晶显示，无机调速切割速度，专业切割沥青混合料小梁及各种试件
SYD-0850-1试件切割机

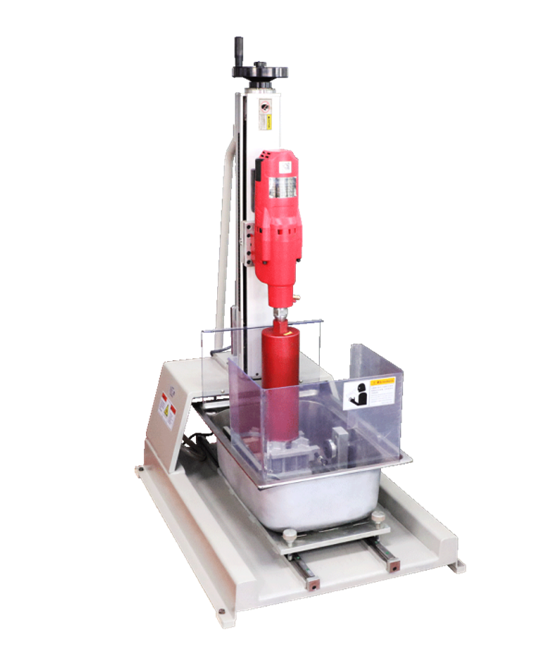

试件取芯机
产品特点：多用途全自动取芯（间接拉伸、半圆弯曲、动态模量、SST等试件）
SYD-QXJ试件取芯机
